■ 軟件無線電技術平臺

■ 持續支持升級優化

■ 通信功能全面

■ 可選配跳頻等軍用功能

■ 優異的遠距離通信能力

■ 三級濾噪，可變音頻帶寬

■ 一機通用，利于管理和維護

■ 高可靠性，高性價比

█ 標配通信功能

短波通用功能

信道全息編程，多種方式掃描。

備有快速菜單（查詢及選擇）、信道菜單（設置站名、站址、頻率、功率、工作方式、天線插口、天線類型、功能選項等）、保護菜單（設置各種狀態和參數）。

可用計算機進行底層編程，授權電臺面板操作權限。

多種先進技術實現信號優化

可調音頻帶寬:用于抑制帶外噪聲和交叉干擾。

DSP濾噪：消除背景噪聲后，話音更為清晰。

恒音：信號微弱時自動補償音量，提高信噪比。

基于CCIR-493標準的網絡通信功能

6位ID選呼：支持臺對臺、臺對組選呼。

短信息收發：從面板輸入信息，可發至一站或多站。收站顯示收到的信息。

定位跟蹤：可接收或查詢移動臺的位置數據。

定位報警：發送和接收帶位置信息的警報。

市話轉接：加裝電話轉接器，可供電臺對市話撥號。

友臺遙測：可查詢同網電臺的電源、駐波比、發

射功率等狀態，判斷其是否正常工作。

信道評估：可探測信道質量，篩選好用頻率。

█ 選配通信功能

衛星同步跳頻：以GPS或北斗時基，實現網內電臺同步跳頻，抗偵聽和主動干擾。

軟件數字加密：可對語音和選呼信息加密。

ALE自動鏈路建立：MIL-188-141B標準，兼容FED-STD-1045標準。

地空選呼：用于地面臺對民用飛機的指揮通信。

數傳：可選配多種內置或外置調制解調器。

█ 設備結構

電臺由前級電臺、前級電源、功放（含電源）等元設備組成，各單元高度總共9U安裝在22寸標準機柜內，柜高22U。

█ 500W智能線性功放

功放面板的LCD顯示器，菜單式顯示功率、頻率、駐波比、工作電流和電壓等信息。面板上設有功率指示排燈和駐波比指示排燈、故

障告警燈等，直觀顯示工作狀態。

█ 遙控操作

大功率短波臺大都使用遙控操作方式，目的是減少與樓內其他電子通信設備的互擾，并縮短電臺至天線的饋線，降低射頻損耗。

遙控的方法是將電臺安置在遠端，操作終端（電臺面板、音箱、手咪）放在通信室。

在遙控系統中，數傳、轉接、錄音等設備安裝在操作臺一端。

u 短距離線控

線控是最簡單的遙控方式，用8芯網線連接操作終端和電臺主機（及天線），距離不超過100米。

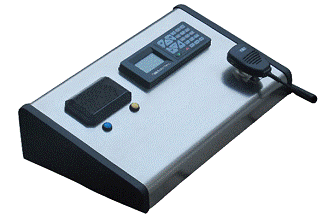

操作終端機箱如下圖：

u 單機長途遙控

單機長途遙控，原理與短距離線控相似，但主機與操作終端之間的鏈路改為光纜，相應加配光電轉換部件，根據光網類型，遙控距離可達十至數百公里。

u 多終端操作

如有需要，可配置多個操作終端，加上電臺本身的操作終端，共用一部2075電臺。每個操作終端和電臺端都要加配網絡適配器。

u 多機聯網

如果為分散在各地的2075基站分別配備網絡適配器和計算機，可通過局域網、城域網、廣域網將所有基站聯為整體，實現統一調度管理和資源共享。多機聯網分為一點多址（樹狀）、多點多址等方式，適合大型中型短波通信網（另見專項技術資料）。

主要性能指標

頻率范圍	發射2~30MHz，接收0.25~30MHz
輸出功率	≤500WPEP
信道編程	500個（單工或半雙工）
頻率分辨力	信道編程10Hz，調諧接收1Hz
頻率穩定度	±10Hz或優于0.3PPM
工作方式	J3E（USB，LSB），H3E（AM） J2A（CW），J2B（AFSK）
工作溫度	-30℃~+70℃
J3E靈敏度	-120dBm（0.22μV）/10dB
音頻輸出	2W/8Ω，失真小于2%
滿載周期	100%（風扇開啟）
電源系統	外部供電220V AC ，50Hz
冷卻方式	各單元軸流風冷
