WR-BT-650 HF/VHF注電器
2017-07-2802:07:54 來源:
● 頻率范圍：0.02 ~ 650 MHz
● 平坦的頻率響應
● 低插入損耗
● 寬DC電壓范圍
● 抗惡劣環境結構
● 安裝簡便
該設備提供了一種在同軸電纜上注入直流電源的方法，用以驅動諸如有源天線、低噪聲放大器和下變頻器等。具有非常平坦的頻率響應，因此該設備可用于很寬的頻率范圍：20千赫到650兆赫。
WR-BT-650非常短用于AX-81S有源短波天線的供電。
安裝

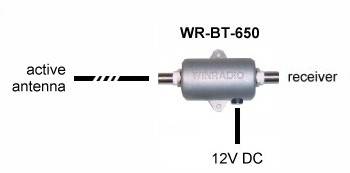

如圖，有源天線（例如ax-81s天線）是由同軸電纜供電的。在接收端，電源通過wr-bt-650這個“T”型裝置注入同軸電纜。這樣可以在不增加其它電纜的情況下方便地為有源天線供電。
技術指標
頻率范圍 | 0.02 to 650 MHz | 插入損耗 | 2 dB |
接口 | 2 × BNC | 供電 | DC12V， 200mA |
結構 | 壓鑄鋁 | 供電插頭 | ID：2.5mm OD:5.5mm |
重量 | 100g | 體積 | 60*35*30mm |
