WR-DNC-3500 下變頻器
2017-07-2801:07:40 來源:

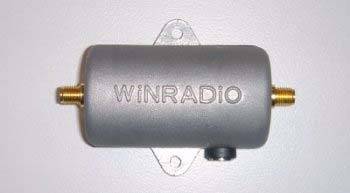

WR-DNC-3500由高穩定的本地振蕩器、混頻器和過濾器等組成，實現將傳入頻率范圍1700-3500MHz的信號變頻到0-1800MHz。該設備不僅用來擴展Winradio接收機的頻率范圍，也適用于其它第三方產品。
該下變頻器本地振蕩器非常穩定，甚至可用于窄帶調制模式，同時噪聲系數很低，對于專業及普通用戶應用都是很有用的。
WR-DNC-3500下變頻器尤其適用于萬瑞G3系列VHF/UHF超高頻接收器，如wr-g305i，wr-g305e，wr-g315i和wr-g315e接收機。
不同于大多數的低成本下變頻器，WR-DNC-3500具有0.5ppm高穩定度的參考振蕩器，從而保證了非常好的輸出頻率穩定性。
特性
● 輸入頻率范圍：1700~3500MHz
● 輸出頻率范圍：DC~1800MHz
● 高穩定度
● 低噪聲特性
● 高IP3
● 雙供電方式（外接及同軸）
● 搞惡劣環境結構
● 安裝簡便
● 低噪聲線性電源
安裝
方式一：下變頻器安裝到天線和接收機之間的接收機端，通過帶SMA接頭的低損耗同軸電纜相連。在這種安裝方式下，電源直接連接到下變頻器。我們建議使用性能好的濾波電源，如Winradio的 SF-41系列電源（該電源隨下變頻器一起提供）。

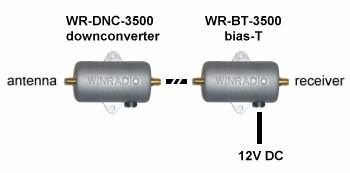

方式二：安裝于靠近天線端，通過同軸電纜供電，需要用到“T”形結構的WR-BT-3500注電器，連接如圖。這種連接方式適合于接收機與天線間距離較遠，需要減小長饋線引入損耗時的應用。
技術指標
變頻類型 | 單級寬帶下變頻器 |
輸入頻率 | 1700 MHz ~ 3500 MHz |
輸出頻率 | DC ~ 1800 MHz |
增益 | 6 dB @ 1800 MHz；0 dB @ 3500 MHz |
NF | 3dB |
IP3 | +3 dBm @ 1800 MHz |
三階動態范圍 | 95 dB @ 1800 MHz |
雜散抑制 | -40 dBc |
本振到中頻的泄漏 | -30 dBc |
接口 | 2 × SMA 供電插座：外徑：5.5mm，內徑：2.5MM(內正外負) |
本振穩定度 | 0.5 ppm (0 to 60°C) |
供電 | 7-15V DC @ 150 mA max |
外殼 | 鋁壓鑄件 |
體積 | 60 × 35 × 30mm |
重量 | 105g |
